РОНК ZR3 — роликовые опорно-направляющие кольца
Характеристики:
| Нар. диаметр труб | 391-1043 (мм) |
| Ширина опоры | 170 (мм) |
| Статическая нагрузка | до 1800 (кг) |
| Высота опоры | 40, 60, 80, 100 (мм) |
| Материал | HDPE, нейлон |
| Производство | Беларусь |
Таблица подбора скользящих опор РОНК ZR3 для труб наружным диаметром 391 – 1043 мм
| Наружный диаметр протягиваемой трубы, мм | Кол-во сегментов в кольце | Высота опоры, мм | |||
|---|---|---|---|---|---|
| 40 | 60 | 80 | 100 | ||
| 391-433 | 10 | ZR3-391-433/40-10 | ZR3-391-433/60-10 | ZR3-391-433/80-10 | ZR3-391-433/100-10 |
| 434-475 | 11 | ZR3-434-475/40-11 | ZR3-434-475/60-11 | ZR3-434-475/80-11 | ZR3-434-475/100-11 |
| 476-518 | 12 | ZR3-476-518/40-12 | ZR3-476-518/60-12 | ZR3-476-518/80-12 | ZR3-476-518/100-12 |
| 519-560 | 13 | ZR3-519-560/40-13 | ZR3-519-560/60-13 | ZR3-519-560/80-13 | ZR3-519-560/100-13 |
| 561-603 | 14 | ZR3-561-603/40-14 | ZR3-561-603/60-14 | ZR3-561-603/80-14 | ZR3-561-603/100-14 |
| 604-645 | 15 | ZR3-604-645/40-15 | ZR3-604-645/60-15 | ZR3-604-645/80-15 | ZR3-604-645/100-15 |
| 646-688 | 16 | ZR3-646-688/40-16 | ZR3-646-688/60-16 | ZR3-646-688/80-16 | ZR3-646-688/100-16 |
| 689-730 | 17 | ZR3-689-730/40-17 | ZR3-689-730/60-17 | ZR3-689-730/80-17 | ZR3-689-730/100-17 |
| 731-773 | 18 | ZR3-731-773/40-18 | ZR3-731-773/60-18 | ZR3-731-773/80-18 | ZR3-731-773/100-18 |
| 774-815 | 19 | ZR3-774-815/40-19 | ZR3-774-815/60-19 | ZR3-774-815/80-19 | ZR3-774-815/100-19 |
| 816-858 | 20 | ZR3-816-858/40-20 | ZR3-816-858/60-20 | ZR3-816-858/80-20 | ZR3-816-858/100-20 |
| 859-900 | 21 | ZR3-859-900/40-21 | ZR3-859-900/60-21 | ZR3-859-900/80-21 | ZR3-859-900/100-21 |
| 901-943 | 22 | ZR3-901-943/40-22 | ZR3-901-943/60-22 | ZR3-901-943/80-22 | ZR3-901-943/100-22 |
| 944-958 | 23 | ZR3-944-958/40-23 | ZR3-944-958/60-23 | ZR3-944-958/80-23 | ZR3-944-958/100-23 |
| 959-1001 | 24 | ZR3-959-1001/40-24 | ZR3-959-1001/60-24 | ZR3-959-1001/80-24 | ZR3-959-1001/100-24 |
| 1002-1043 | 25 | ZR3-1002-1043/40-25 | ZR3-1002-1043/60-25 | ZR3-1002-1043/80-25 | ZR3-1002-1043/100-25 |

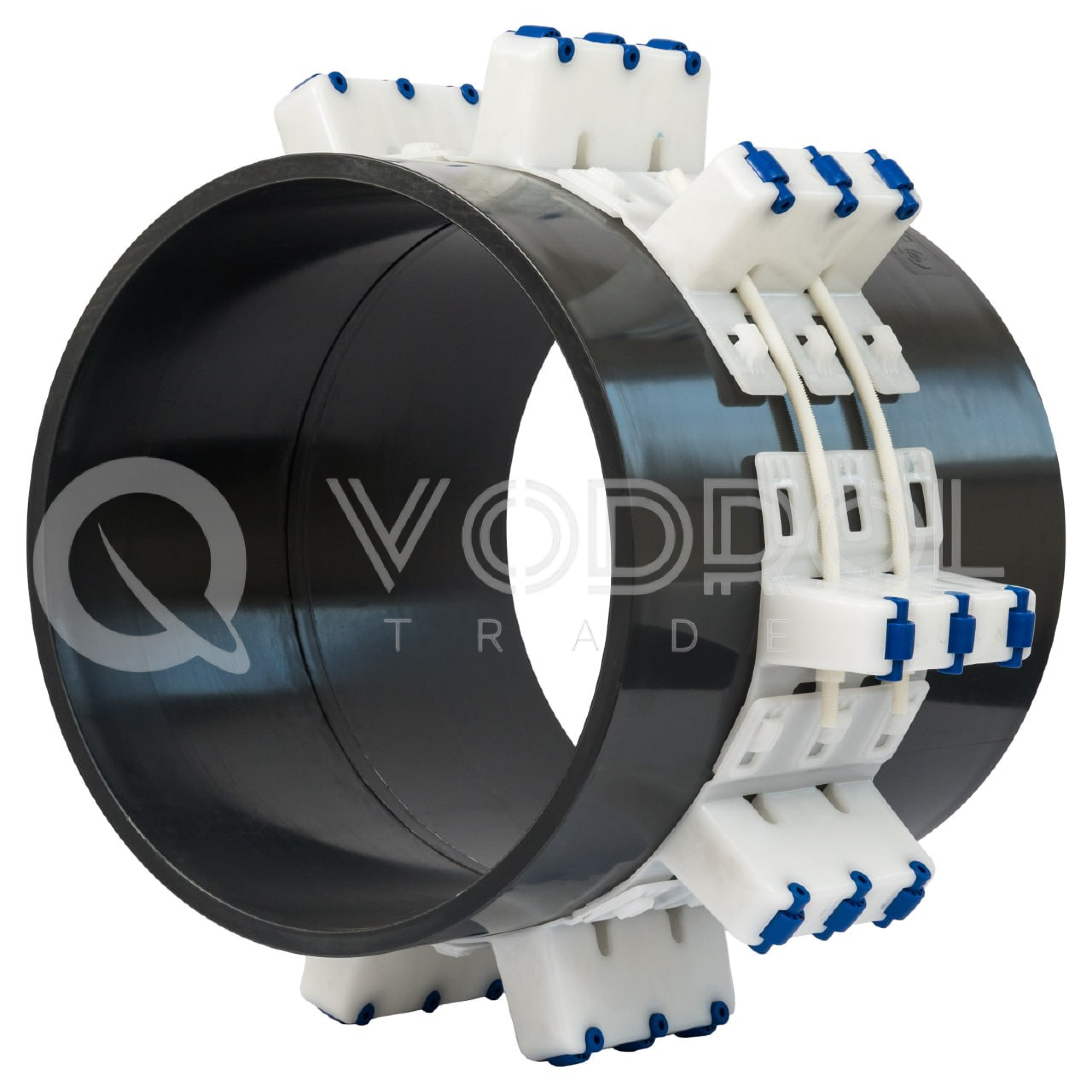

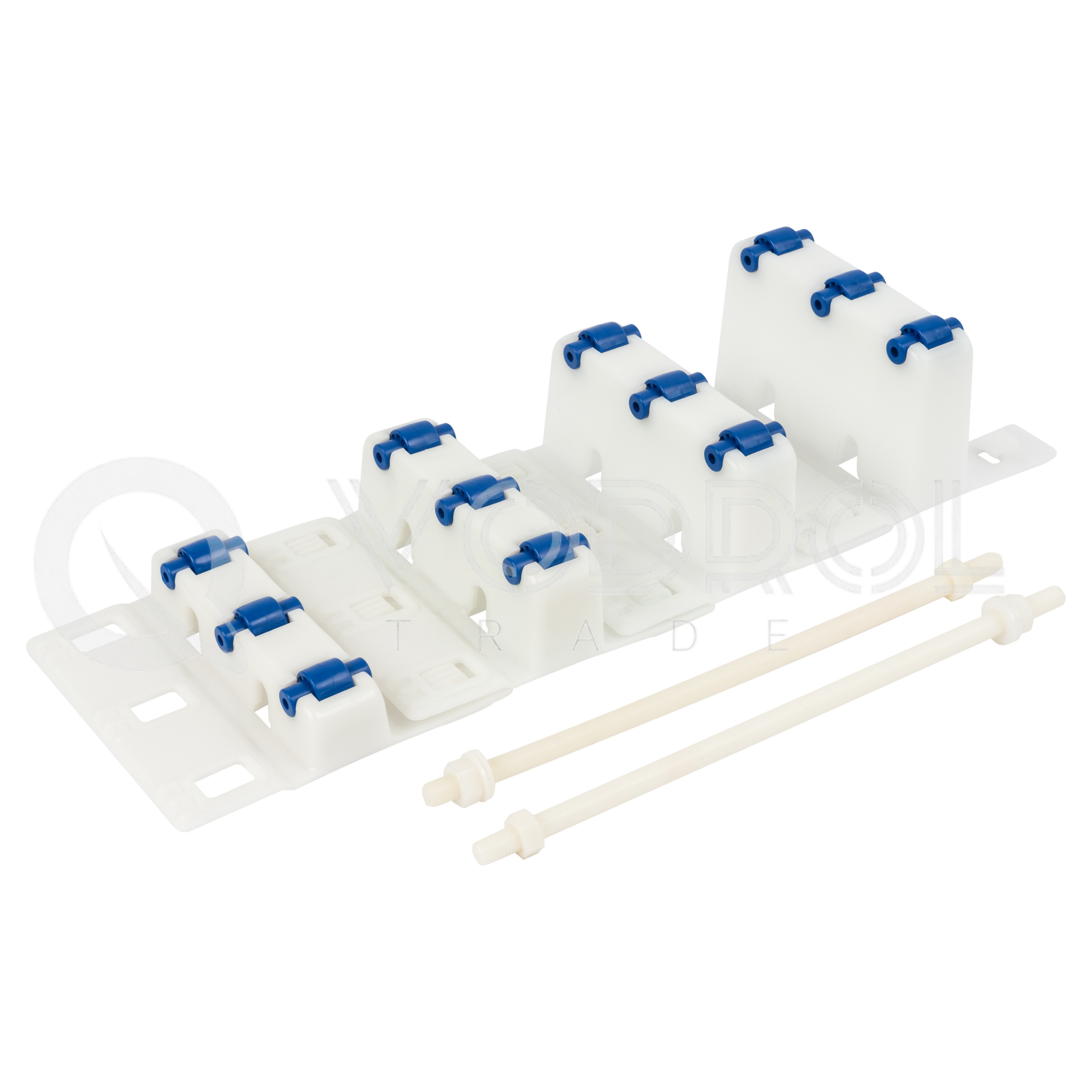

Опора скользящая роликовая РОНК ZR3 (Роликовое опорно-направляющее кольцо) состоит из нескольких элементов (опор типа ZR3) и комплекта замковых изделий. Количество элементов в составе опорного кольца определяется наружным диаметром протягиваемой трубы. При подборе типа опор необходимо учитывать статическую нагрузку трубопровода на опорное кольцо.
Скачать паспорт товара
Скачать калькулятор подбора РОНК
РОНК ZR3 для труб большого диаметра
Бестраншейная прокладка магистральных сетей высокого давления требует специализированного инженерного оснащения. Для защиты и центрирования тяжелых трубопроводов применяются роликовые опорно-направляющие кольца тип ZR3 для труб D=391-1043 мм. Изделия рассчитаны на повышенные нагрузки и обеспечивают безопасное протаскивание плети через защитный футляр при строительстве ответственных объектов.
Сферы применения оборудования:
- Магистральные и городские системы водоснабжения, а также наружных сетей канализации.
- Переходы под автомагистралями, железнодорожными путями и водными преградами.
- Бестраншейная прокладка стальных и полимерных труб крупного диаметра.
Использование серии ZR3 предотвращает истирание внешней изоляции, существенно снижает тяговое усилие и обеспечивает диэлектрическую защиту подземных коммуникаций. Посмотреть весь доступный каталог РОНК можно на нашем сайте.
Размеры, высота опоры и допустимая нагрузка ZR3
Изделия серии ZR3 собираются из высокопрочных сегментов, количество которых варьируется в зависимости от наружного диаметра рабочей трубы. Каждый комплект опор разрабатывается с учетом жестких требований к прочности.
Технические особенности серии:
- Диапазон диаметров: гарантированная совместимость с магистралями от 391 до 1043 мм.
- Высота опоры: подбирается под внутренний размер футляра для создания нужного зазора.
- Мощная роликовая опора: стальные ролики с подшипниками выдерживают большую статическую и динамическую нагрузку.

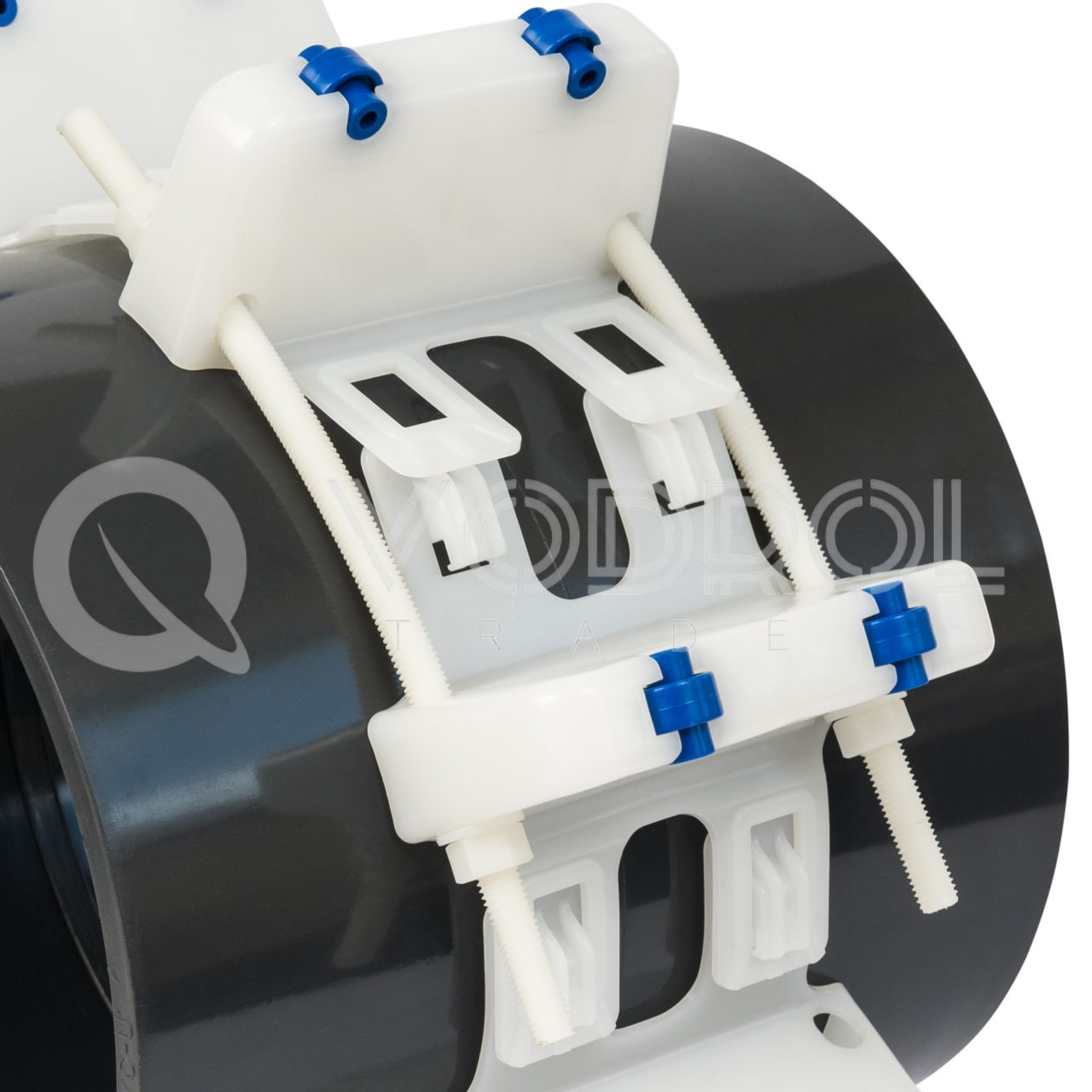

- Надежный крепеж: быстрая и простая сборка на объекте непосредственно перед протаскиванием.
- Защита от коррозии: долговечные материалы стойко переносят воздействие агрессивной грунтовой среды.
Как выбрать типоразмер ZR3 для прокладки трубы в футляре
