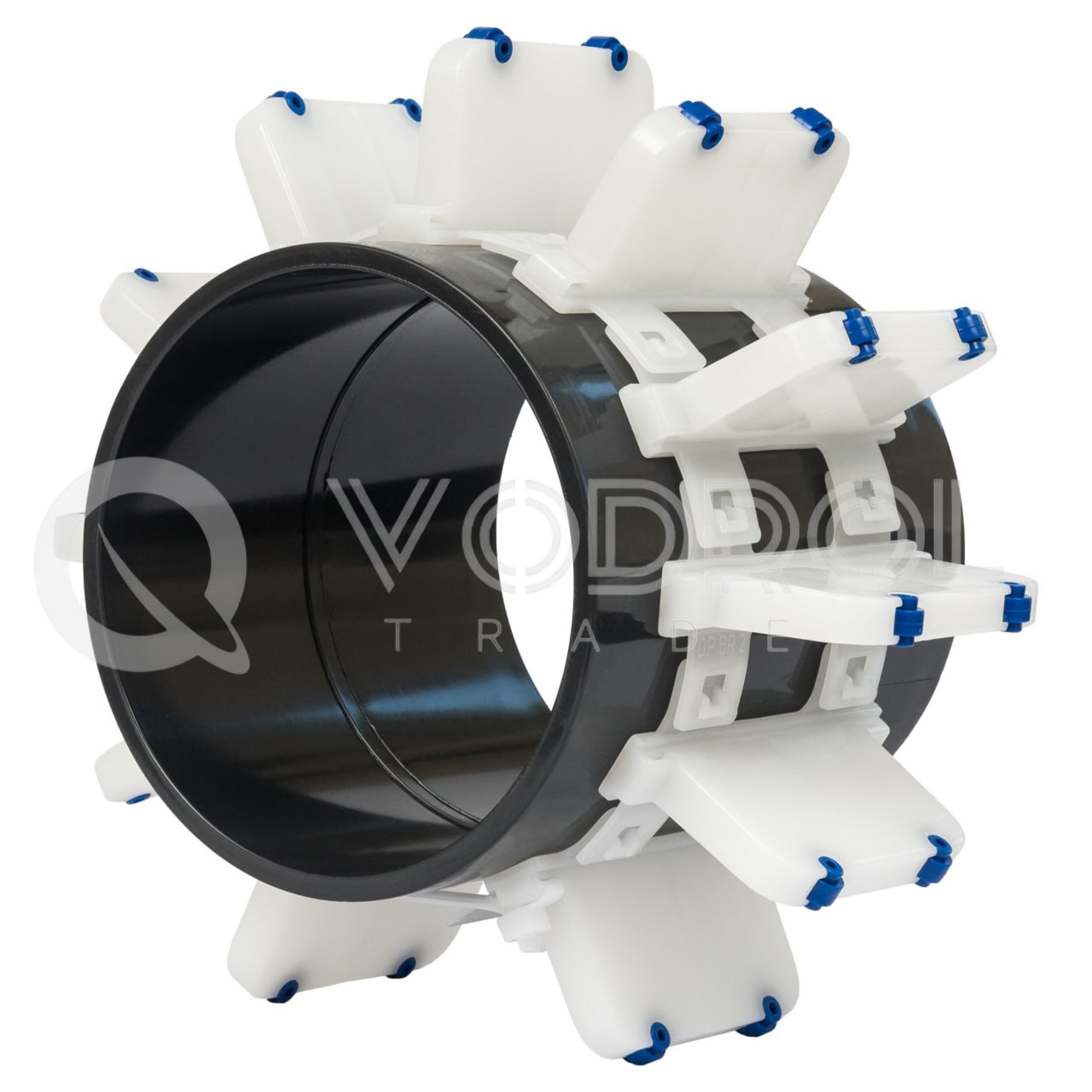

РОНК BR2 – роликовые опорно-направляющие кольца
Характеристики:
| Нар. диаметр труб | 59-320 (мм) |
| Ширина опоры | 120 (мм) |
| Статическая нагрузка | до 250 (кг) |
| Высота опоры | 15, 25, 40, 60, 80 (мм) |
| Материал | HDPE, нейлон |
| Производство | Беларусь |
Таблица подбора скользящих опор РОНК BR2 для труб наружным диаметром 59 – 320 мм
| Наружный диаметр протягиваемой трубы, мм | Кол-во сегментов в кольце | Высота опоры, мм | ||||
|---|---|---|---|---|---|---|
| 15 | 25 | 40 | 60 | 80 | ||
| 59-73 | 4 | BR2-059-073/15-4 | BR2-059-073/25-4 | BR2-059-073/40-4 | BR2-059-073/60-4 | BR2-059-073/80-4 |
| 74-89 | 5 | BR2-074-089/15-5 | BR2-074-089/25-5 | BR2-074-089/40-5 | BR2-074-089/60-5 | BR2-074-089/80-5 |
| 90-106 | 6 | BR2-090-106/15-6 | BR2-090-106/25-6 | BR2-090-106/40-6 | BR2-090-106/60-6 | BR2-090-106/80-6 |
| 107-121 | 7 | BR2-107-121/15-7 | BR2-107-121/25-7 | BR2-107-121/40-7 | BR2-107-121/60-7 | BR2-107-121/80-7 |
| 122-136 | 8 | BR2-122-136/15-8 | BR2-122-136/25-8 | BR2-122-136/40-8 | BR2-122-136/60-8 | BR2-122-136/80-8 |
| 137-152 | 9 | BR2-137-152/15-9 | BR2-137-152/25-9 | BR2-137-152/40-9 | BR2-137-152/60-9 | BR2-137-152/80-9 |
| 153-167 | 10 | BR2-153-167/15-10 | BR2-153-167/25-10 | BR2-153-167/40-10 | BR2-153-167/60-10 | BR2-153-167/80-10 |
| 168-182 | 11 | BR2-168-182/15-11 | BR2-168-182/25-11 | BR2-168-182/40-11 | BR2-168-182/60-11 | BR2-168-182/80-11 |
| 183-197 | 12 | BR2-183-197/15-12 | BR2-183-197/25-12 | BR2-183-197/40-12 | BR2-183-197/60-12 | BR2-183-197/80-12 |
| 198-213 | 13 | BR2-198-213/15-13 | BR2-198-213/25-13 | BR2-198-213/40-13 | BR2-198-213/60-13 | BR2-198-213/80-13 |
| 214-228 | 14 | BR2-214-228/15-14 | BR2-214-228/25-14 | BR2-214-228/40-14 | BR2-214-228/60-14 | BR2-214-228/80-14 |
| 229-243 | 15 | BR2-229-243/15-15 | BR2-229-243/25-15 | BR2-229-243/40-15 | BR2-229-243/60-15 | BR2-229-243/80-15 |
| 244-259 | 16 | BR2-244-259/15-16 | BR2-244-259/25-16 | BR2-244-259/40-16 | BR2-244-259/60-16 | BR2-244-259/80-16 |
| 260-274 | 17 | BR2-260-274/15-17 | BR2-260-274/25-17 | BR2-260-274/40-17 | BR2-260-274/60-17 | BR2-260-274/80-17 |
| 275-289 | 18 | BR2-275-289/15-18 | BR2-275-289/25-18 | BR2-275-289/40-18 | BR2-275-289/60-18 | BR2-275-289/80-18 |
| 290-304 | 19 | BR2-290-304/15-19 | BR2-290-304/25-19 | BR2-290-304/40-19 | BR2-290-304/60-19 | BR2-290-304/80-19 |
| 305-320 | 20 | BR2-305-320/15-20 | BR2-305-320/25-20 | BR2-305-320/40-20 | BR2-305-320/60-20 | BR2-305-320/80-20 |
Опора скользящая роликовая РОНК BR2 (Роликовое опорно-направляющее кольцо) состоит из нескольких элементов (опор типа BR2) и комплекта замковых изделий. Количество элементов в составе опорного кольца определяется наружным диаметром протягиваемой трубы. При подборе типа опор необходимо учитывать статическую нагрузку трубопровода на опорное кольцо.

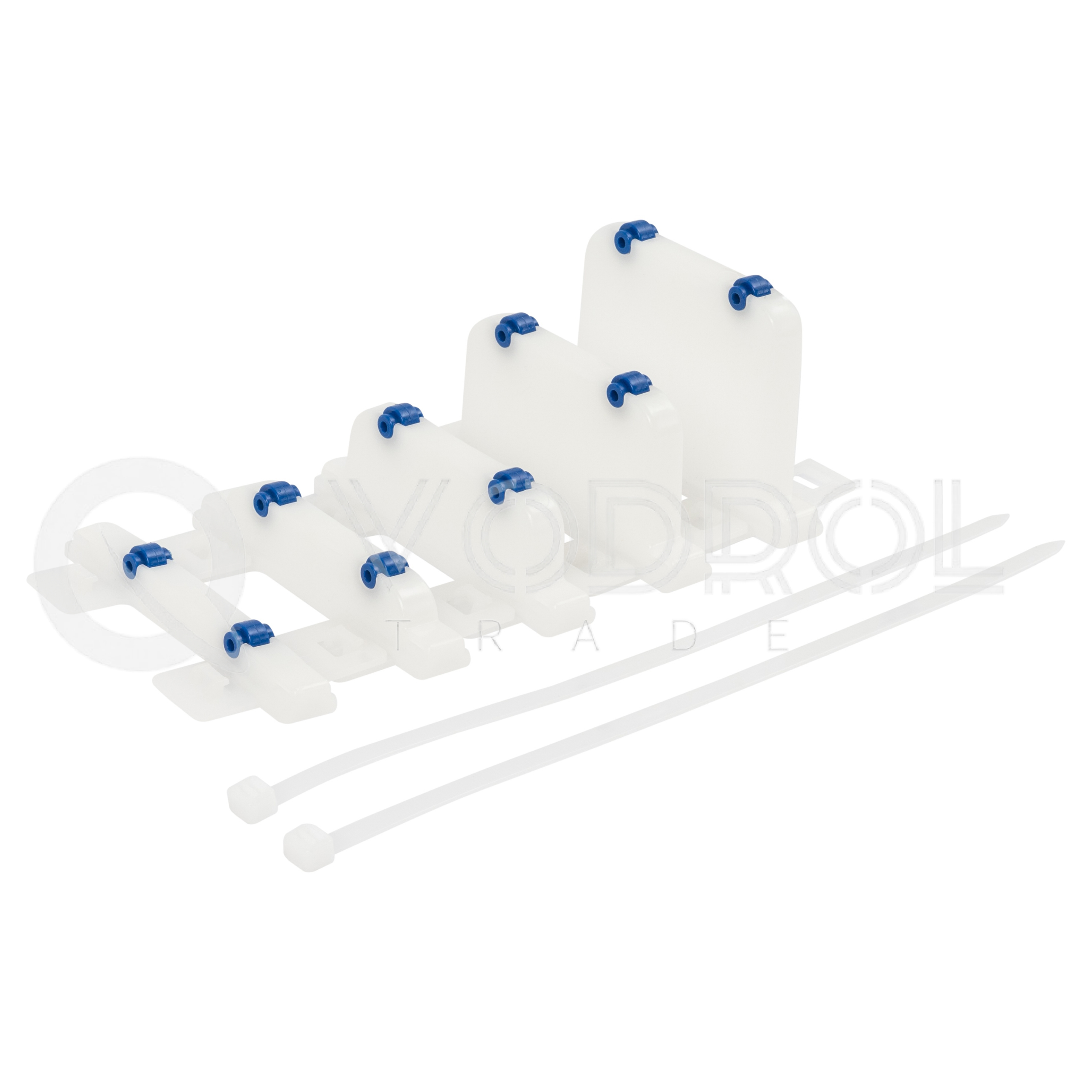

Доступные высоты: 15, 25, 40 и 60 мм.
РОНК BR2: диапазон диаметров и варианты исполнения

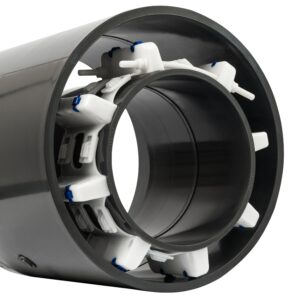

Укладка подземных коммуникаций требует надежной защиты магистрали при прохождении через защитный футляр. Для трубопроводов малого и среднего сечения применяются роликовые опорно-направляющие кольца тип BR2 для труб D=59-320 мм. Инженерные элементы гарантируют соосное центрирование рабочей трубы и снижают сопротивление при протягивании плети сквозь кожух.
Назначение серии:
- Обустройство систем внутреннего и наружного водоснабжения, а также бытовой канализации.
- Монтаж газовых сетей, кабельных трасс и силовых линий в футлярах.
- Бестраншейные переходы под транспортными артериями и природными преградами.

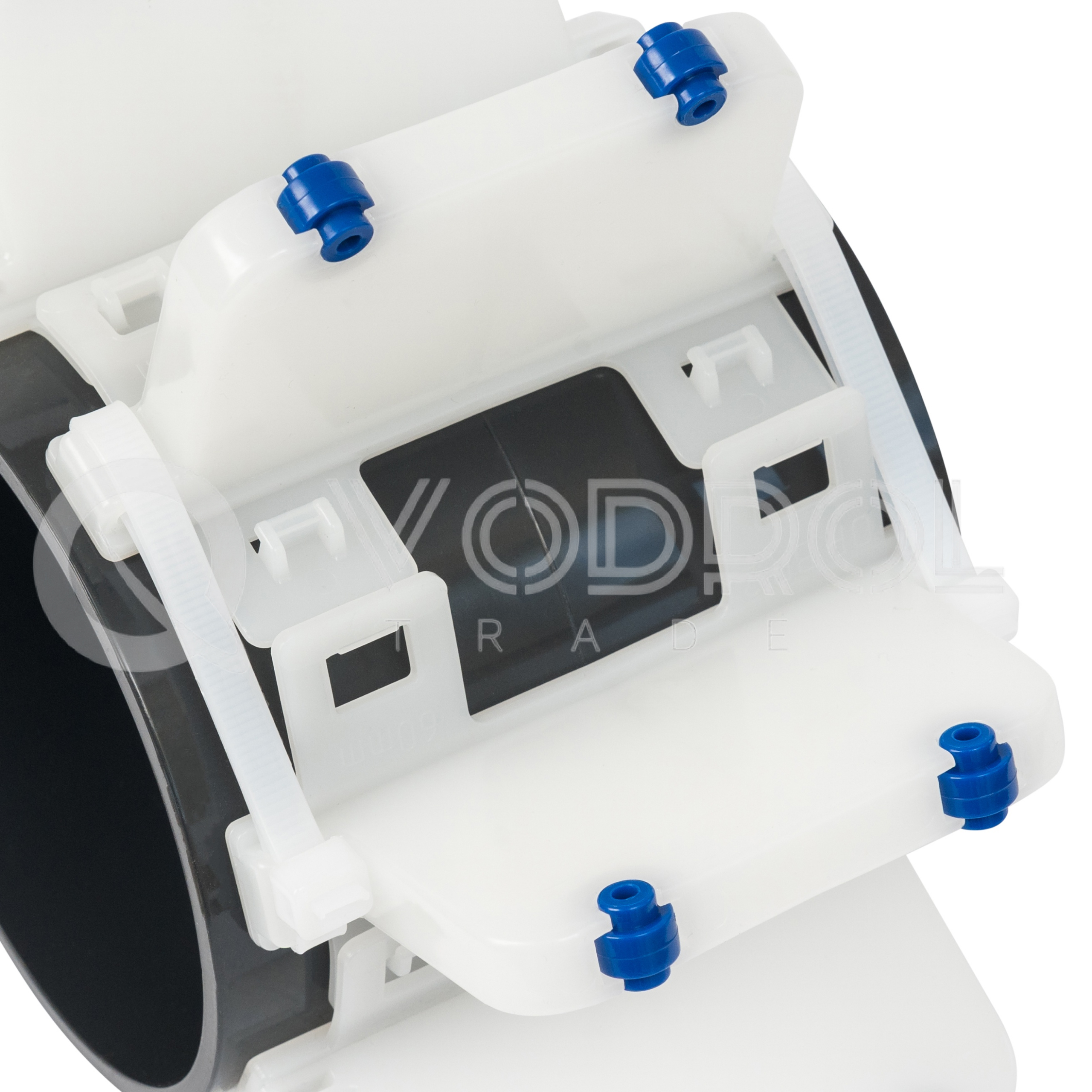

Конструктив включает сборные сегменты из прочного материала с надежными крепежными узлами. Качественное роликовое опорно направляющее кольцо РОНК предохраняет изоляционный слой магистрали от абразивного износа, задиров и повреждений.
Высота опоры и основные характеристики BR2
Разнообразие линейки и переменная высота опоры позволяют быстро найти подходящий типоразмер под задачи конкретного проекта. Каждая роликовая опора рассчитана на длительные динамические нагрузки.
Технические особенности:
- Точный охват: безопасная фиксация коммуникаций с внешним диаметром от 59 до 320 мм.
- Легкое скольжение: интегрированные ролики снижают необходимое тяговое усилие при протаскивании.
- Механическая прочность: устойчивость к статическому давлению и смещениям грунта.
- Электроизоляция: полная блокировка блуждающих токов за счет отсутствия контакта металла с кожухом.
- Удобный монтаж: продуманное число секций ускоряет сборку прямо на объекте.
Как подобрать BR2 по диаметру трубы и оформить заказ
ООО «Водрол» выступает прямым импортером и поставщиком инженерных решений от ведущих европейских и российских заводов. Наличие товаров на складе позволяет закрыть потребность в материалах под ключ в сжатые сроки.
Почему выбирают нас:
- Гарантия качества: полный пакет сопроводительной технической документации и сертификатов.
- Выгодные цены: поставки напрямую от производителей без лишних посреднических наценок.
- Оперативная логистика: отгрузка и доставка во все регионы Российской Федерации.
- Инженерный подход: точный расчет числа опор и помощь в подборе комплектующих по спекуляции или чертежам.
Чтобы оформить заказ на кольца BR2 или проконсультироваться со специалистом, оставьте заявку на нашем сайте.
