РОНК TR2 — роликовые опорно-направляющие кольца
Характеристики:
| Нар. диаметр труб | 151-645 (мм) |
| Ширина опоры | 140 (мм) |
| Статическая нагрузка | до 700 (кг) |
| Высота опоры | 30, 50, 70, 90 (мм) |
| Материал | HDPE, нейлон |
| Производство | Беларусь |
Таблица подбора скользящих опор РОНК TR2 для труб наружным диаметром 151 – 645 мм
| Наружный диаметр протягиваемой трубы, мм | Кол-во сегментов в кольце | Высота опоры, мм | |||
|---|---|---|---|---|---|
| 30 | 50 | 70 | 90 | ||
| 151-183 | 5 | TR2-151-183/30-5 | TR2-151-183/50-5 | TR2-151-183/70-5 | TR2-151-183/90-5 |
| 184-216 | 6 | TR2-184-216/30-6 | TR2-184-216/50-6 | TR2-184-216/70-6 | TR2-184-216/90-6 |
| 217-249 | 7 | TR2-217-249/30-7 | TR2-217-249/50-7 | TR2-217-249/70-7 | TR2-217-249/90-7 |
| 250-282 | 8 | TR2-250-282/30-8 | TR2-250-282/50-8 | TR2-250-282/70-8 | TR2-250-282/90-8 |
| 283-315 | 9 | TR2-283-315/30-9 | TR2-283-315/50-9 | TR2-283-315/70-9 | TR2-283-315/90-9 |
| 316-348 | 10 | TR2-316-348/30-10 | TR2-316-348/50-10 | TR2-316-348/70-10 | TR2-316-348/90-10 |
| 349-381 | 11 | TR2-349-381/30-11 | TR2-349-381/50-11 | TR2-349-381/70-11 | TR2-349-381/90-11 |
| 382-414 | 12 | TR2-382-414/30-12 | TR2-382-414/50-12 | TR2-382-414/70-12 | TR2-382-414/90-12 |
| 415-447 | 13 | TR2-415-447/30-13 | TR2-415-447/50-13 | TR2-415-447/70-13 | TR2-415-447/90-13 |
| 448-480 | 14 | TR2-448-480/30-14 | TR2-448-480/50-14 | TR2-448-480/70-14 | TR2-448-480/90-14 |
| 481-513 | 15 | TR2-481-513/30-15 | TR2-481-513/50-15 | TR2-481-513/70-15 | TR2-481-513/90-15 |
| 514-546 | 16 | TR2-514-546/30-16 | TR2-514-546/50-16 | TR2-514-546/70-16 | TR2-514-546/90-16 |
| 547-579 | 17 | TR2-547-579/30-17 | TR2-547-579/50-17 | TR2-547-579/70-17 | TR2-547-579/90-17 |
| 580-612 | 18 | TR2-580-612/30-18 | TR2-580-612/50-18 | TR2-580-612/70-18 | TR2-580-612/90-18 |
| 613-645 | 19 | TR2-613-645/30-19 | TR2-613-645/50-19 | TR2-613-645/70-19 | TR2-613-645/90-19 |

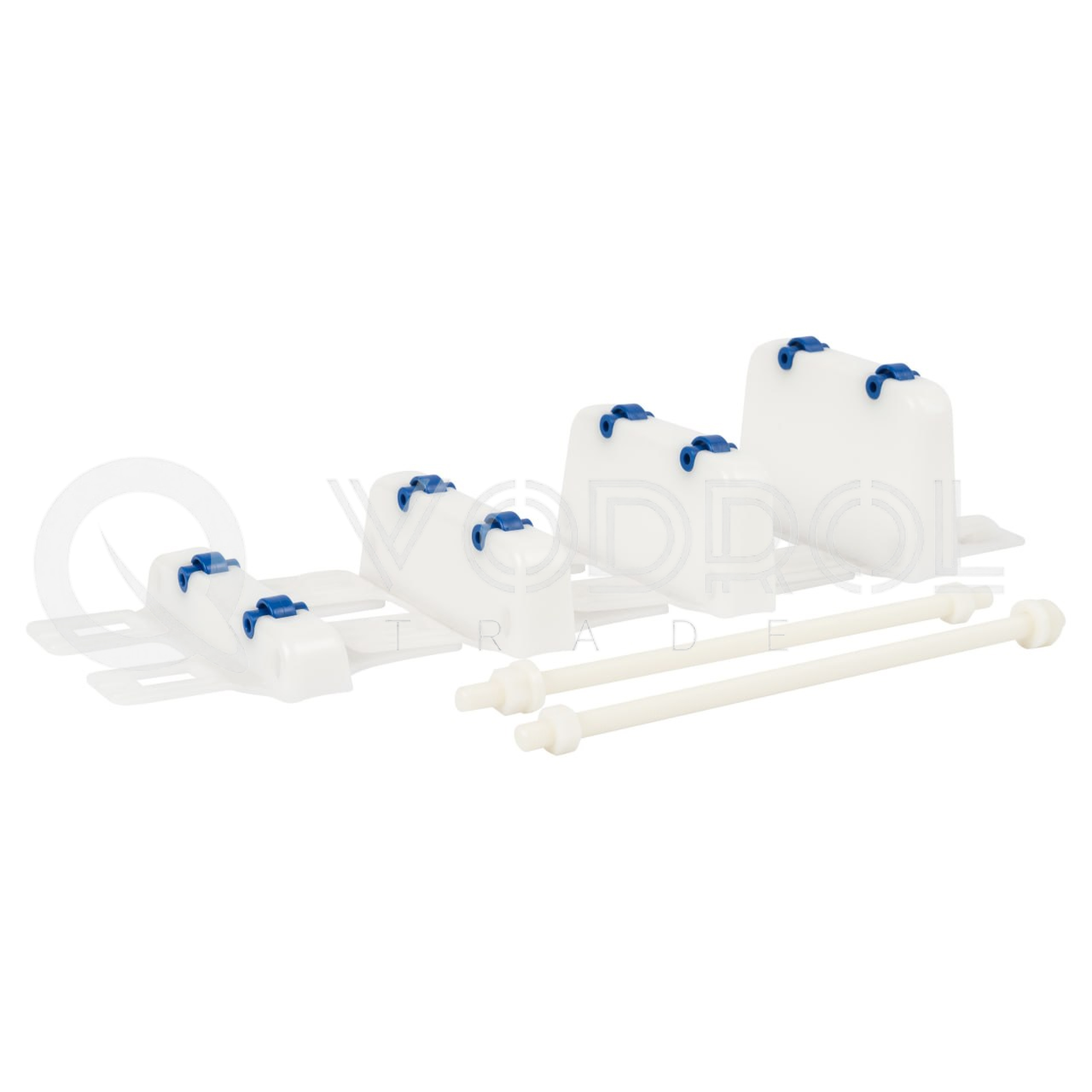

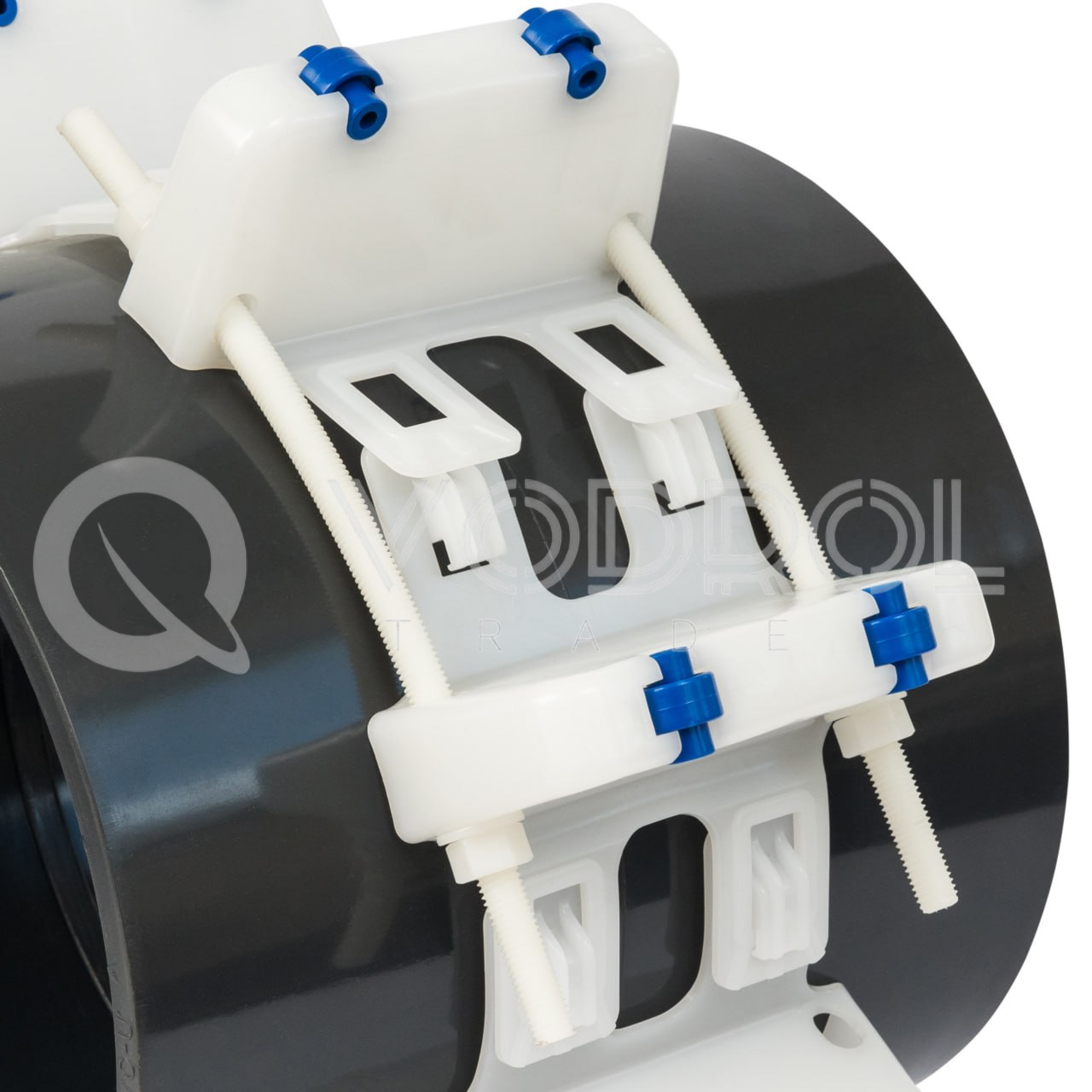

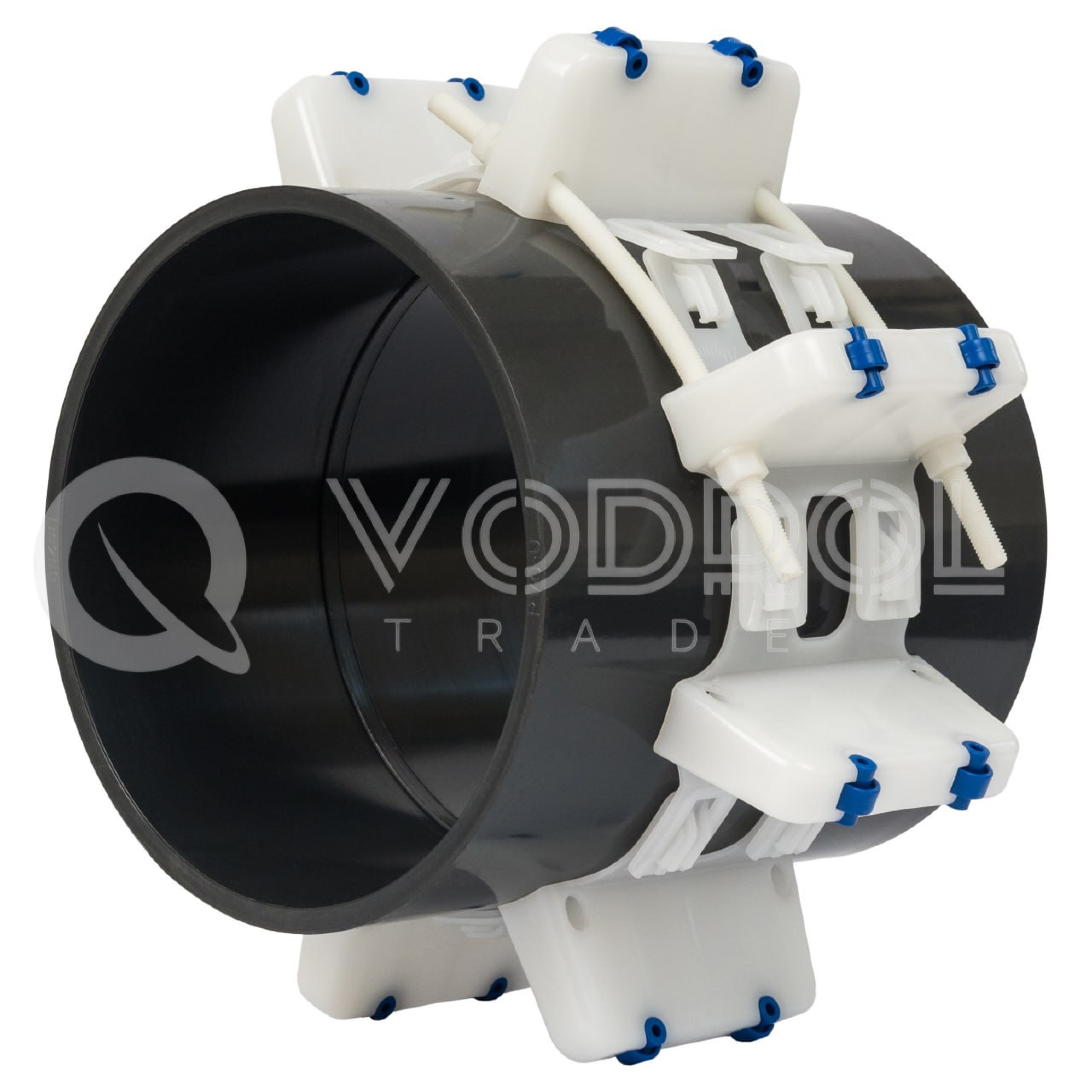

Опора скользящая роликовая РОНК TR2 (Роликовое опорно-направляющее кольцо) состоит из нескольких элементов (опор типа TR2) и комплекта замковых изделий. Количество элементов в составе опорного кольца определяется наружным диаметром протягиваемой трубы. При подборе типа опор необходимо учитывать статическую нагрузку трубопровода на опорное кольцо.
Доступные высоты: 30, 50, 70 и 90 мм.
РОНК TR2 для труб подходящего диаметра
Строительство подземных инженерных коммуникаций требует надежного позиционирования плети при прохождении через защитный футляр. Центрирующее роликовое кольцо РОНК TR2 разработано для снижения трения и защиты наружной поверхности магистрали при протаскивании. Подвижная роликовая опора предотвращает повреждение изоляции и гарантирует легкое продвижение конструкции.
Задачи опор типа TR2:
- Точное центрирование рабочей трубы внутри кожуха.
- Диэлектрическая изоляция и защита от механических потертостей.
- Равномерное распределение массы и горизонтальной нагрузки.
- Снижение тягового усилия при бестраншейном монтаже.
Изделия незаменимы при прокладке систем водоснабжения, газоснабжения и наружных сетей канализации под инфраструктурными объектами.
Размеры, высота опор и технические характеристики TR2
Каждая модель серии подбирается с учетом геометрии футляра и нагрузки на комплект опор. Изделие состоит из прочных сегментов с роликами, соединяемых надежным крепежом.
Технические нюансы серии:
- Подбор под диаметр трубы: широкая линейка типоразмеров обеспечивает плотный охват стенок.
- Высота опоры: задает необходимый зазор между магистралью и внутренним краем кожуха.
- Долговечность: устойчивость материалов к агрессивным грунтам и блуждающим токам.
Использование специализированного роликовое опорно направляющее кольцо упрощает монтаж и продлевает ресурс коммуникаций.
